以管材為典型工件進行分析探傷機中心導體法
作者：探傷機 發表時間：2013/5/3 14:47:48
蜜桃APP在线观看采用中心導體法對於環形件，管件配合線圈法可對工件一次性複合磁化，效果顯著。下麵以管材為典型工件用CEW-3000型交直流熒光午夜蜜桃视频在线观看 以下簡稱探傷機進行試驗分析中心導體法。

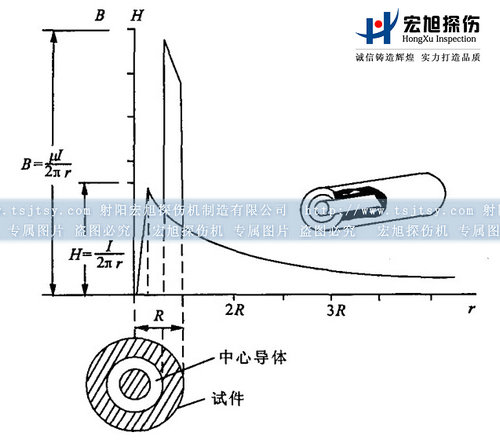

中心導體法的磁場分布如圖1 - 1所示，
圖1-1 中心導體法磁場分布
圖中芯棒半徑為R1，管件內、外半徑分別為R2、R3，工件磁導率為µ，工件在真空中的磁導率為µ0，磁化電流為I，由安培環路定理求得各部位的磁場表達式為
|
B= |
Ir |
(r≤R1) |
|
2πR21 |
|
B= |
I |
(r＞R1) |
|
2πr |
磁感應強度表達式為
|
B= |
µIr |
(r≤R1) |
|
2πR21 |
|
B= |
µ0I |
(R1＜r＜R2) |
|
2πr |
|
B= |
µI |
(R2≤r≤R3) |
|
2πr |
|
B= |
µ0I |
(r＞R2) |
|
2πr |
